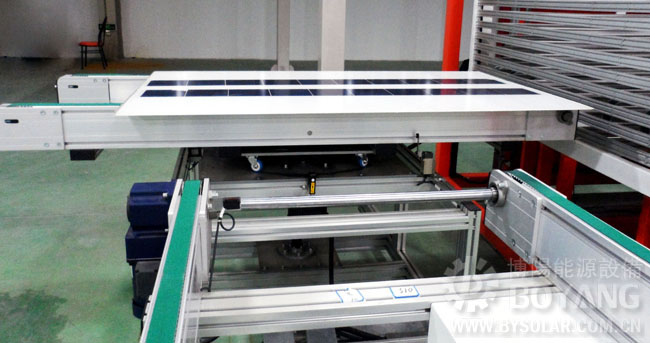

輸送機為橫向輸送﹑頂升旋轉縱向出料輸送。該機為橫向輸送機構﹑縱向輸送機構﹑頂升吸附旋轉機構組成。

橫向輸送由伸縮六方傳動軸通過萬向節直接與馬達相連，同步輪與導軌，導軌與直線滑軌機架等安裝調節與進料鋪設輸送機相同。該輸送機通過托輪導向，從底部繞過縱向輸送機構，給縱向輸送留有足夠的輸送空間而且還不會影響橫向的輸送。


縱向輸送由光軸直接與傳動馬達相連，通過同步輪固定座板將傳動同步輪與傳動機構，從動同步輪與從動軸固定在兩條導軌上。在將兩根導軌兩側分別固定在焊接的支架上，支架底部?jī)啥税惭b兩個線性導住與機架底部固定的線性軸承與之配合導向，在兩個線性軸承之間分別安裝一個汽缸，使之頂升輸送時穩定可靠不會發生顫抖晃動。

機架底部固定兩根鋁型材作為旋轉機構的底部支撐，在兩根鋁型材上固定一塊鐵板，在鋼板上裝有四個線性軸承和安裝一個汽缸，用浮動接頭使桿徑與上面的鋼板相聯，通過在上面鐵板底部固定四根導住與下面鐵板底部的四個線性軸承使之與它配合，通過汽缸實現升降運行。在上面鐵板上固定旋轉機構，通過馬達頭部安裝的齒輪與旋轉軸上安裝的齒輪使之通過齒輪來旋轉，在旋轉軸頂部安裝旋轉底盤，在底盤上安裝真空吸盤吸附，配真空泵。使物料通過吸附固定在吸盤，然后旋轉換向放在輸送機上。
